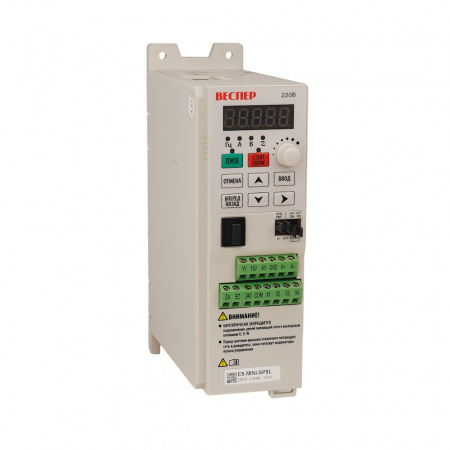

Новинка
Артикул:
E5-MINI-SP5L
Типовой код
E5-MINI-SP5L
Серия
E5-MINI
Вх. напряжение
1Ф, 220 В
Мощность (кВт)
0.4
Ток, I ном. (А)
2.8
Тип нагрузки
Тяжелая (HD)
Степень защиты
IP 20
Режим управления
Скалярный
Тип двигателя
Трехфазный асинхронный
Подключение энкодера
Нет
Съемный пульт
Нет
Протокол связи
Modbus
ЭМИ-фильтр
Да
Тормозной прерыватель
Да
Высота, см
18.6
Ширина, см
5.7
Глубина, см
14
Вес, кг
0.8
Страна производства
Россия
Гарантия
3 года
| Модель преобразователя частоты E5-MINI | SP5L | S1L | S2L | S3L | 001Н | 002Н | 003Н | 005Н | 007Н |
| Выходные параметры | |||||||||
Полная выходная мощность, кВА
?
Это «электрическая мощность по току и напряжению» (кВА), которую ПЧ способен отдать на двигатель. Для выбора чаще ориентируются на ток и кВт двигателя, но кВА помогает быстро сравнить модели по классу.
|
0,75 | 1,0 | 2,0 | 3,0 | 1,0 | 2,0 | 3,0 | 5,0 | 7,5 |
Максимальная мощность применяемого электродвигателя, кВт
?
Максимальная рекомендуемая мощность двигателя для этой модели. Если нагрузка «тяжёлая» (конвейер, дробилка, частые пуски/торможения), лучше брать ПЧ с запасом по току/мощности.
|
0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 |
Номинальный выходной ток, А
?
Главный параметр выбора ПЧ. Это ток, который преобразователь может отдавать длительно без перегрева. Если ток двигателя близок к пределу ПЧ — берите следующую модель, особенно при тяжёлом пуске/перегрузках.
|
2,8 | 4,8 | 8,0 | 10,0 | 2,5 | 4,2 | 5,6 | 9,4 | 13,0 |
Максимальное выходное напряжение, В
?
ПЧ формирует «трёхфазное» напряжение на двигатель, но по уровню оно зависит от входа: он не повышает напряжение выше сети. Поэтому важно выбрать правильный класс по питанию (220В или 380В).
|
Трехфазное 200 ~ 240 (пропорционально входному напряжению) | Трехфазное 340 ~ 460 (пропорционально входному напряжению) | |||||||
Диапазон выходной частоты, Гц
?
Частота на выходе задаёт скорость двигателя: ниже частота — ниже обороты. Большой диапазон полезен для нестандартных задач, но на практике чаще работают в районе 0–50/60 Гц.
|
Скалярный режим: 0,01 ~ 600,00 | ||||||||
| Источник питания | |||||||||
Номинальное входное напряжение, частота
?
Важно: модели SP5L–S3L питаются от 1ф 220В, а 001Н–007Н — от 3ф 380В. Неправильный выбор по питанию = нельзя подключить или будет авария.
|
1ф, 200~240 В, 50/60 Гц | 3ф, 340~460 В, 50/60 Гц | |||||||
Допустимые колебания входного напряжения
?
Какую «просадку/перенапряжение» сеть может иметь, чтобы ПЧ работал штатно. Если у вас слабая сеть/длинные линии — это критично.
|
-15% ~ +10% | ||||||||
Допустимые колебания частоты
?
Допуск по частоте сети (50/60 Гц). Обычно проблем не вызывает, но важен для нестабильных источников питания/генераторов.
|
± 5% | ||||||||
| Характеристики управления | |||||||||
Режимы управления
?
Скалярный U/f — «простое» управление: надёжно и достаточно для насосов/вентиляторов и большинства механизмов. Для точного удержания момента на низких оборотах обычно нужен векторный режим (если он требуется — лучше смотреть серии с вектором).
|
Скалярный (U/f) | ||||||||
Пусковой момент
?
Насколько уверенно двигатель стартует под нагрузкой. 150% означает, что при запуске ПЧ может кратковременно «поддать» момент — полезно для конвейеров, мешалок, тяжёлого старта.
|
150% (1 Гц) | ||||||||
Диапазон регулирования по скорости
?
Показывает, в каком диапазоне можно менять скорость, сохраняя устойчивую работу. Чем шире диапазон — тем удобнее точная настройка скорости под процесс.
|
1 : 40 | ||||||||
Разрешение установки частоты
?
Это «шаг», с которым вы задаёте скорость: с панели/по цифре — до 0,01 Гц, по аналогу — грубее. Важно, если нужна очень точная настройка оборотов.
|
Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | ||||||||
Разрешение выходной частоты
?
Шаг формирования частоты на выходе ПЧ. Чем точнее — тем более плавная регулировка, особенно на малых скоростях.
|
0,01 Гц | ||||||||
Задание частоты
?
Откуда берётся команда скорости: с панели (кнопки/потенциометр), по аналогу (0–10В или 4–20мА), дискретными командами «больше/меньше», или по RS-485 (от ПЛК/SCADA).
|
Кнопки/потенциометр пульта управления Аналоговый вход AI1 (0~10В/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи RS-485 |
||||||||
Управление
?
Как отдаётся команда ПУСК/СТОП: с панели, по дискретным входам (2-проводная/3-проводная схема), либо по RS-485. Важно при интеграции в автоматику.
|
Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи RS-485 |
||||||||
Время разгона/торможения
?
Насколько быстро двигатель набирает/сбрасывает скорость. Чем больше время — тем мягче пуск/останов и меньше удар по механике. Слишком короткое время может вызывать ошибки/перегрузки.
|
0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с | ||||||||
Характеристика U/f
?
Кривые U/f — это «как напряжение растёт вместе с частотой». Правильная кривая помогает двигателю не «задыхаться» на низких оборотах и не перегреваться. Есть готовые профили + пользовательский.
|
4 фиксированные 1 пользовательская |
||||||||
Тормозной прерыватель
?
Встроенный «ключ» для тормозного резистора. Если требуется быстро тормозить инерционную нагрузку (центрифуга, маховик, длинный конвейер) — наличие прерывателя важно.
|
Встроенный (модели SP5L ~ S3L) | ||||||||
Тормозной момент
?
Насколько эффективно ПЧ может тормозить двигатель. С резистором торможение намного сильнее (до 100%), но он доступен только для SP5L–S3L. Для 001Н–007Н резистор не предусмотрен — торможение мягче.
|
Модели SP5L ~ S3L: до 20% (без тормозного резистора) Модели SP5L ~ S3L: до 100% (с тормозным резистором) Модели 001Н ~ 007Н: до 20% (подключение тормозного резистора не предусмотрено) |
||||||||
Несущая частота ШИМ
?
Чем выше несущая частота — тем обычно тише двигатель (меньше «писка»), но выше нагрев ПЧ. Для надёжности иногда ставят средние значения.
|
1~16 кГц | 1~10 кГц (007Н) | |||||||
Другие функции
?
Полезные «фишки» для управления процессом: фиксированные скорости, индивидуальные разгон/торможение, циклы, ПИД-регулятор (держит давление/расход/температуру), увеличение момента, сброс ошибок.
|
Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок | ||||||||
| Защитные функции | |||||||||
Предотвращение срыва
?
Функция Anti-stall помогает не «заглохнуть» двигателю при резкой нагрузке: ПЧ автоматически подстраивает режим, снижая риск остановки и аварии.
|
Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||
Мгновенная защита по току
?
Защита «на скорость»: если ток резко вырос (перегрузка/заклинивание/короткое), ПЧ быстро отключает выход, чтобы защитить силовую часть и двигатель.
|
250% номинального тока ПЧ | ||||||||
Защита преобразователя от перегрузки
?
Если ПЧ длительно работает с превышением тока, он отключится, чтобы не перегреться. Это защищает электронику и продлевает ресурс.
|
150% номинального тока ПЧ в течение 1 мин | ||||||||
Защита двигателя от перегрузки
?
Электронная защита двигателя (аналог «теплового реле»): помогает избежать перегрева обмоток при тяжёлой работе и длительной перегрузке.
|
Электронная защита | ||||||||
Защита от повышенного напряжения
?
Защита DC-шины: при перенапряжении (часто при интенсивном торможении) ПЧ отключается, чтобы не повредить силовые элементы.
|
Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | ||||||||
Защита от пониженного напряжения
?
При сильной просадке напряжения ПЧ отключает выход, чтобы исключить нестабильную работу и перегрев. Полезно на слабых сетях.
|
Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) | ||||||||
Автоперезапуск после провалов питания
?
Если питание кратковременно пропало и вернулось, ПЧ может сам продолжить работу (без оператора). Удобно для автоматических линий и инженерных систем.
|
Автоматический пуск преобразователя после восстановления питания | ||||||||
Защита от перегрева
?
Контроль температуры внутри ПЧ. При перегреве устройство отключится, чтобы не повредить силовую часть. Важно соблюдать вентиляцию шкафа и температуру окружающей среды.
|
Электронная аппаратная защита | ||||||||
Дополнительные защитные функции
?
Полезно для безопасности и защиты от ошибок персонала: запрет реверса (чтобы не «крутнуло» назад), настройка автоперезапуска, ограничение доступа к параметрам (защита настроек).
|
Запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам. | ||||||||
| Окружающая среда | |||||||||
Степень защиты
?
IP20 — для установки внутри шкафа/щитка: защита от прикосновения, но без защиты от воды и пыли. Для «полевой» установки нужен шкаф или исполнение с более высоким IP.
|
IP20 | ||||||||
Температура эксплуатации
?
Диапазон температуры, при котором ПЧ рассчитан на работу. При жаре важно обеспечить охлаждение шкафа (вентиляция/кондиционер), иначе возможны перегрев и снижение ресурса.
|
От -10 до +50°C | ||||||||
Температура хранения
?
Температура допустима при хранении и перевозке без включения. Важно избегать конденсата при переносе из холода в тепло.
|
От -40 до +60°C | ||||||||
Относительная влажность
?
Допустимая влажность без образования конденсата. Конденсат опасен для электроники — в сырых помещениях нужен подогрев/вентиляция шкафа.
|
До 95% (без образования конденсата) | ||||||||
Высотность
?
На больших высотах хуже охлаждение (воздух «реже»). Выше указанной высоты часто требуется снижение нагрузки (дерейтинг) или улучшенное охлаждение.
|
До 1000 м | ||||||||
Вибрация
?
Допустимый уровень вибрации. Важно при монтаже на оборудовании: превышение вибраций может ослаблять клеммы и повреждать электронику со временем.
|
До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²) | ||||||||
| Коммуникационные функции | |||||||||
Встроенный RS-485. Протокол: Modbus RTU
?
RS-485 нужен для связи с ПЛК/SCADA: удалённый ПУСК/СТОП, задание скорости, чтение параметров и ошибок. Modbus RTU — самый распространённый протокол в промышленности.
|
Встроенный RS-485. Протокол: Modbus RTU | ||||||||
